微型
直線導軌MG系列的精度等級，預壓力及防塵配備
精度等級
MGN及MGW系列小型導軌的精度，分為普通、高、精密級共三級，客戶可依設備精度需求選用適合精度。

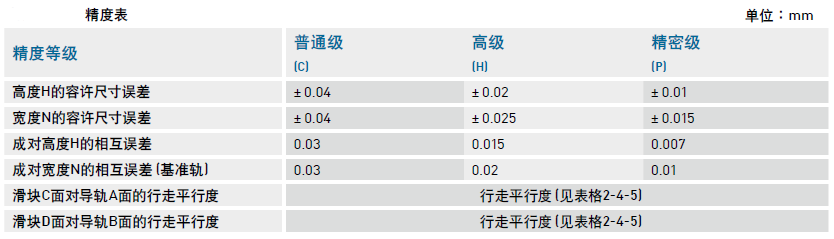

(1) 非互換性直線導軌精度

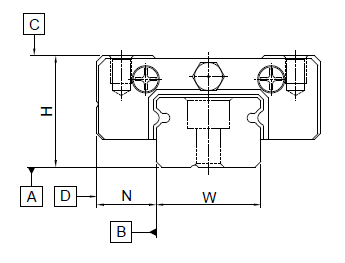

組合高度H量測是以滑塊上部基準面中心位置為準，組合寬度N量測是以滑塊側邊基準面中心位置為準。

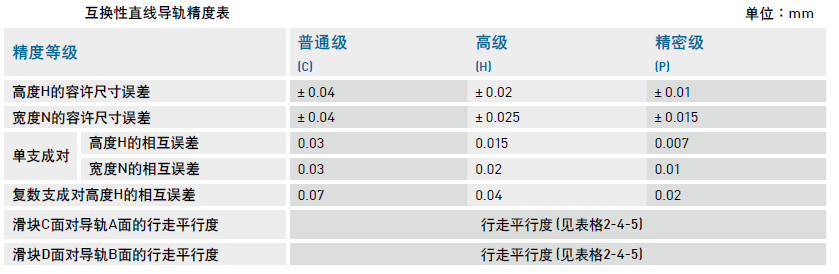

(2) 互換性直線導軌精度
互換性直線導軌精度在滑塊組裝于單支導軌之成對高及寬度精度，同非互換性直線導軌精度，但若組裝于不同支導軌上，因?qū)к壐叨日`差，其成對高及寬度精度，比非互換性直線導軌精度稍微遜色，而行走平行度精度則同非互換性直線導軌之精度。
(3) 行走平行度精度

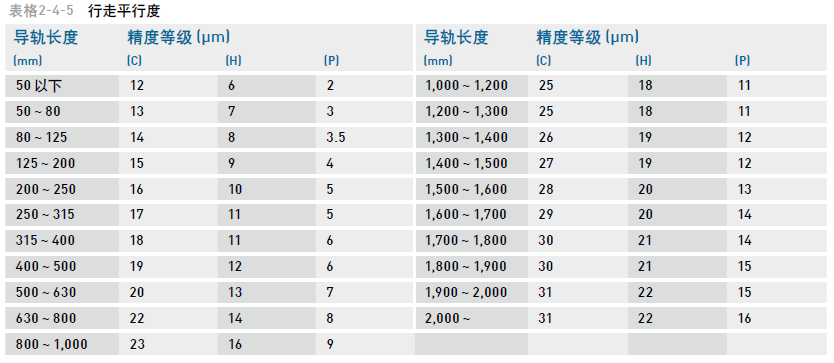

導軌C對A、D對B之行走平行度與導軌精度、長度有關，其值列于下表。
預壓力

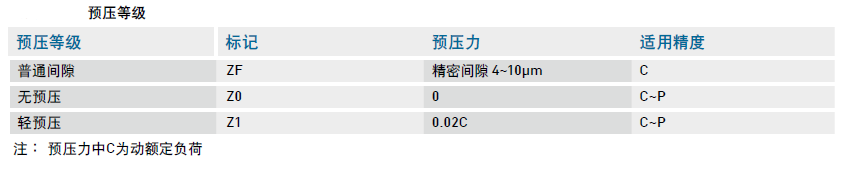

MGN/MGW 系列提供普通間隙、無預壓、輕預壓三種預壓力。
防塵配備

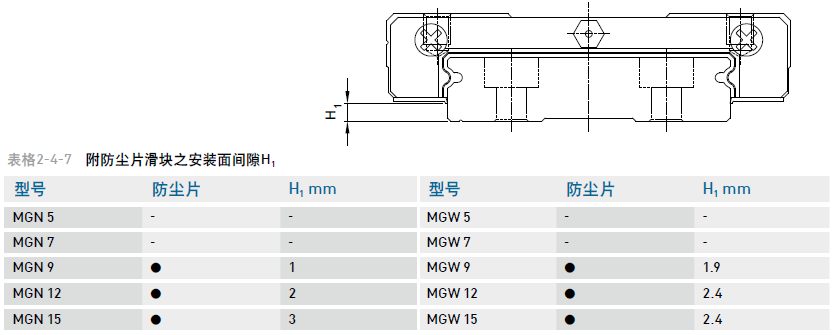

標準防塵配備滑塊兩端裝有刮油片，以阻隔粉塵或雜質進入滑塊內部，而影響直線導軌壽命及精度。防塵片是裝在滑塊底部，以防止粉塵或雜質從滑塊底部間隙進入滑塊內部，客戶若欲選用防塵片，可于型號后面加 +U 代碼。規格5、7滑塊至底部承靠面間隙 (H1) 很小，并不提供加裝防塵片，然規格9、12與15有提供防塵片選用。客戶在選用防塵片時，需注意滑塊間隙 (H1) 變小，當有側邊承靠面使用時，側邊承靠面之高度，不可大于間隙值(H1)，以避免滑塊在運行時干涉到側邊承靠面。
