微型直線導軌MG系列的命名規則及型號

微型直線導軌MG系列的命名規則及型號

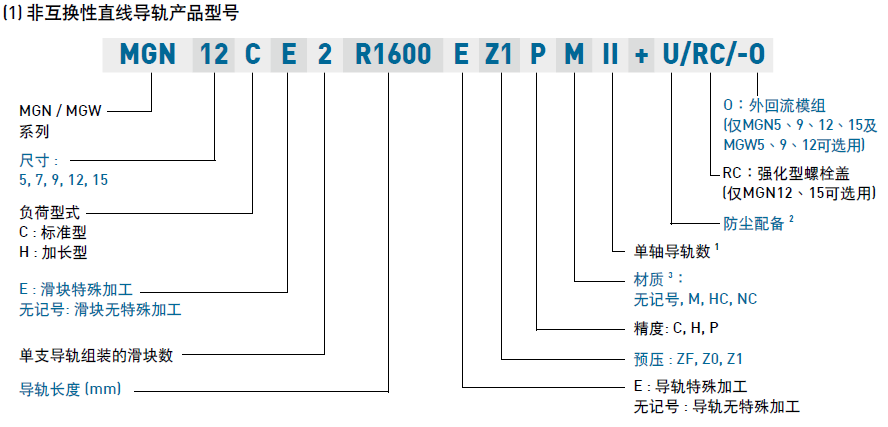

(1) 非互換性直線導軌產品型號



注： 1. 單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，三支標記為Ⅲ，以此類推。
2. MGN及MGW規格9,12,15可選用防塵片。
3. 無記號 : 一般鋼材質
M : 不銹鋼材質
HC : 一般鋼材質+鍍硬鉻
NC : 一般鋼材質+化學黑鉻
4. MG5僅有外回流模塊設計。

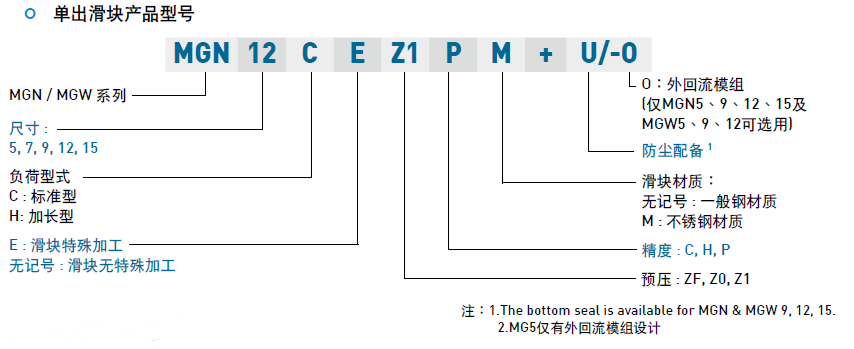

(2) 互換性直線導軌產品型號

MG系列型式

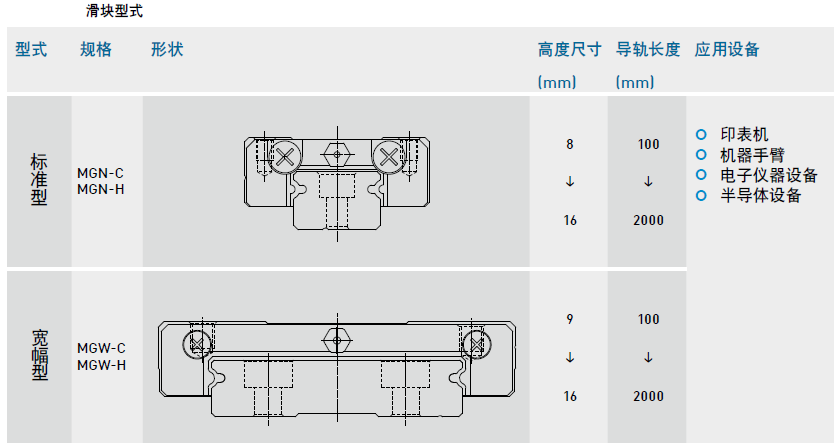

(1) 滑塊型式

HIWIN提供標準型及寬幅型兩種直線導軌，方便客戶選型使用。

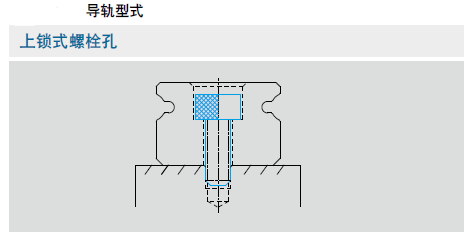

(2) 導軌型式

提供上鎖式螺絲孔導軌，方便客戶安裝使用。
