1-4-1 壽命
當
直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的作用，一但到達滾動疲勞的臨界值，接觸面就會開始產生疲勞破損，并在部份表面發生魚鱗狀薄片的剝落現象，此種現象叫做表面剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞而產生表面剝離時為止的總運行距離。
1-4-2 額定壽命
直線導軌的壽命，具有很大的分散性，即使同一批制造的產品，在相同的運動狀態下使用，壽命也會所有不同；這大多歸咎于材料本身在疲勞特性上固有的變化。因此為定義直線導軌的壽命，一般以額定壽命為基準；其定義是：以一批同樣的產品，逐個在相同的條件及額定負荷下運行，其中90％未曾發生表面剝離現象而能達到的總運行距離。
1-4-3 壽命的計算

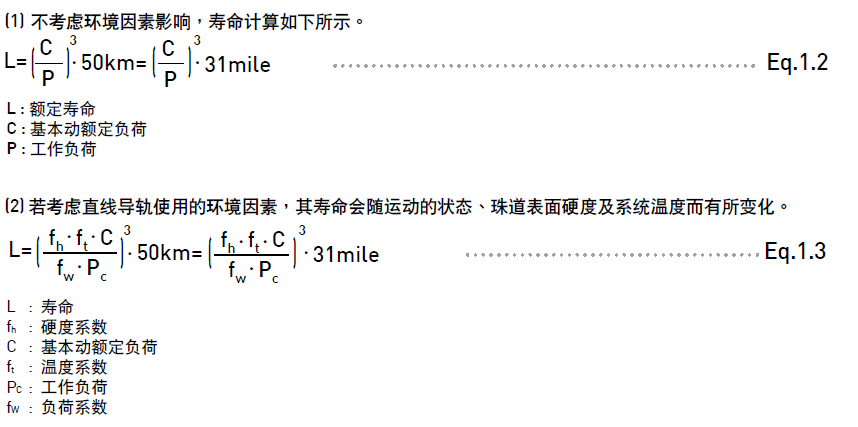

直線導軌的壽命會因實際承受工作負荷而不同，可依選用之直線導軌的基本動額定負荷及工作負荷推算出使用壽命。

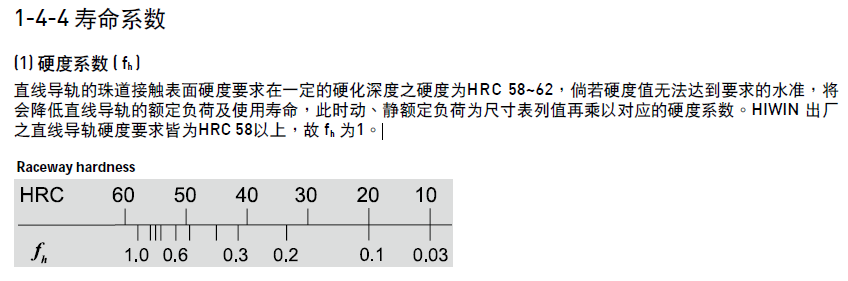

(2) 溫度系數 ( ft )

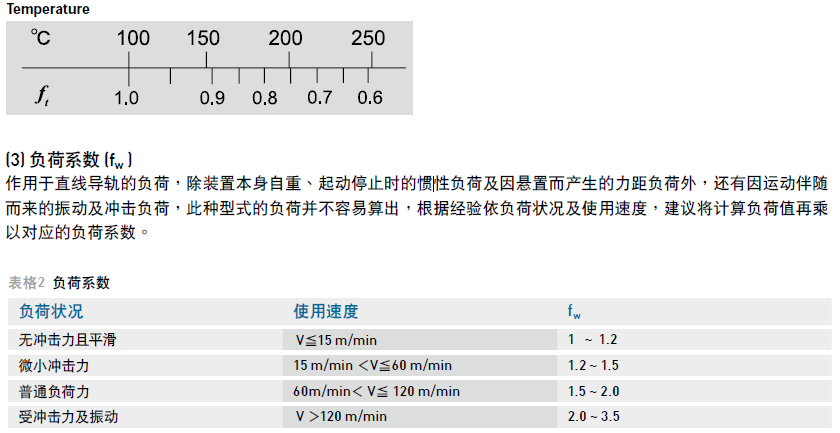

系統溫度會對直線導軌的材質有影響，當溫度高于100oC時直線導軌的額定負荷及使用壽命將會降低，此時動、靜額定負荷為尺寸表列值再乘以對應的溫度系數。由于有些配件是塑料材質較不耐高溫，故建議使用溫度應低于100oC。
1-4-5 壽命時間的換算

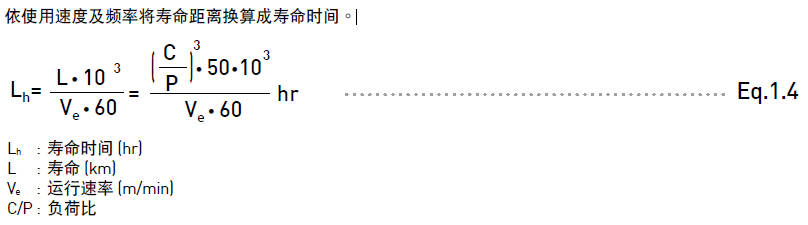

依使用速度及頻率將壽命距離換算成壽命時間。
